ほんとうに器具まで換えにゃならんの？　～蛍光灯⇒LED照明化、私家版ガイド

先日、現場に電気屋さんとお伺いした際、軒下の看板照明について、簡単に管だけ交換してLEDにできる？というご質問をいただいたのです。たしかに最近、直管蛍光灯と同じ口金のLEDが、量販店などにも置いてありますよね。

でも、オッケーです！と即答できないのが蛍光灯のLED化の面倒なところ。

その場では、電気屋さん「器具ごと交換ですねえ…」、自分「この形は交換不可だったような…」というリアクション。お客さんにはさぞ、煮え切らない対応に聞こえたはず。

でも、ちゃんと説明できるようになりたい。というわけで掘ってみたのが本日の記事なのでした。理屈はパスで、という方は目次から、後半部分に飛んでくださいまし。

まずは蛍光灯を知る

蛍光灯、無くなります

ご存知の方も増えてきたとは思うのですが、水俣条約（the Minamata Convention on Mercury）という、水銀製品の製造販売を禁止する国際条約があります。その批准国は、2027年末までに全ての蛍光灯の製造・輸出入が出来なくなるのです。

なので、LEDに換えましょ、というお話になるのです。換えないと、交換用のランプが無くなっちゃうのですね。

じゃ、どんな方法があるのか、と考えたとき、いろいろややこしい問題に行き当たるのでした。

ちなみに、日本の電気器具メーカーさんは、器具ごと交換を推奨なのです。

器具の保証は10年、もはや大概の蛍光灯器具は保証期間外か。でも、
ほんとに～？新しい器具を売りたいだけでは～？

と思ってしまうのも無理はないのですね。

悩ましさの原因①　交換用LED管の存在

ひとつめの原因がこちら。

交換用直管LEDの存在。量販店に売っております。蛍光灯ランプをそのまま交換すればオッケー、という体裁である。でも、パッケージをよく見てみると、

グロースターター式器具専用、と書いてある。
先のお客さんのところの器具、グローランプのない奴だったのですね。なのでいちおう、ランプだけ交換不可、という自分の説明で合っていたことになる。よかった。

でもなぜ、グロースターター型じゃないといけないのか。そもそも他に何型があるのか。そこが判らないと、お客さんへの説明も煮え切らないものになる。となると、LED化するのに、蛍光灯の知識が要る、ということになる。

悩ましさの原因②　そもそも蛍光灯がややこしい

蛍光灯が光るのは、電子ビームと水銀と、蛍光剤のおかげ。

要はそのために、管の両端にいったん高電圧をかけて、電子を飛ばさなくてはならない宿命なのです。そして、高電圧をかける仕組みが3種類あり、そしてそのために安定器というものが関係するのでした。

【グロースターター型】＝ FL管

蛍光灯の横に小さいランプ状のものがあるやつ、アレです。あやつ、小さいのにそんな高電圧を発生させるすごい奴でした（光らない電子式もありますね）。この仕組みをつかう器具に適応した蛍光管が、FL管。
高電圧の発生には点灯管（グローランプ）、点灯後の電圧抑制に安定器というものが使われます。

でも、こいつの弱点は、点灯まで間が空くところ。

【ラピッドスタート型】 = FLR管

さっさと点灯させたいという需要を満たしたのが、こちらのタイプ。高電圧を発生させる仕事も、安定器にやらせたのですね。そして器具には放電アシストのための近接導体を配置し、ランプ側にもそのアシスト用の導電被膜が施されているとのこと。それをFLR管と呼びます。

でもこいつの弱点は、高電圧を出すためのコイル安定器がデカく、消灯時も予熱しているため、そこの消費電力も侮れないこと。つまり不効率。

【インバーター（Hf）型】＝ FHF管

すぐ点いて、消費電力も少なく、さらに交流周期由来の明かりのチラツキもなくしたのがこちら、インバーター型。調光出来たりもするよ。
交流100Vをいったん直流に変換し、さらにまた高周波の交流に再変換してランプに流しております。それを点灯時に使うと、はるかに速く予熱し放電ができるとのことで、グローも不要、点灯時の所要電力も少ない、というシロモノ。石ノ森アニメ風に言えば、加速装置常用タイプです。

なんでこんなに違うものが、紛らわしいのか。

そもそもこの問題、こいつが悪いんです。
互換性がないどころか、事故リスクがあるにも関わらず、同じ口金を使っていることが、デザインとして致命的。

ちなみに直管蛍光灯のこの口金、G13型、といいます（本当）。

脅かすようで申し訳ないのですが。それぞれ合わないタイプの蛍光管を入れると、罰ゲームが発動します。

そして、LED管を入れても、同じようなことが起こりがちなわけですね。特にヤバいのがこの組み合わせ。

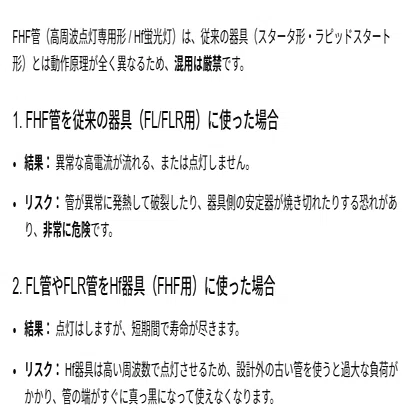

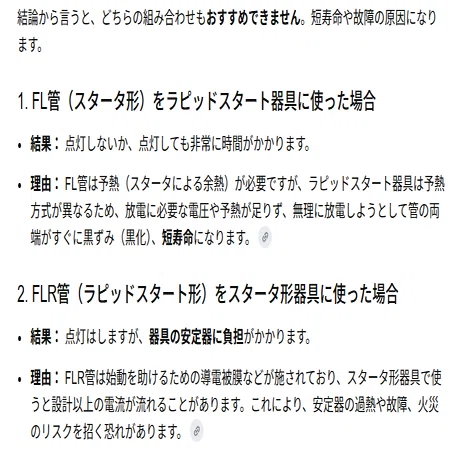

なお、蛍光灯各タイプの器具と管の相性が知りたい怖いもの見たがりな方、下記の画像をご覧いただければ（相性バッドか壊滅的か、のみです）。

安定器、こいつがどうやら邪魔らしい

ここまで来ると、どうやらLED化の敵が見えてくる。そう、それは安定器。

直管型LEDは交流100V直結で良いので、器具側の安定器を取っ払えば、大概の問題はクリアとなる理屈である。

グロースターター型（FL管）の安定器はおおきな電圧変化はもたらさないので、グローを直結管に差し替えれば、そのままでもLED化は可。でも5％程度のロスにはなっているので、取った方が効率は上がる。

ラピッドスターター型（FLR管）、こいつの安定器はグローの役割も兼ねており、なんと非点灯時も予熱で電力を食う。そして点灯時も10％近いロスがあるとのこと。こちらの安定器はコイルで大電力を生んだりする面倒な奴なので、そのままLEDを突っ込むこともできない。つまり安定器撤去必須。

Hf（インバーター）型（FHF管）は、周波数変換するインバーター回路の安定器。そのまま交換可能を謳うLED管もあるのだけど、高周波に対応していないLED管があったり、また消費電力が減ることで安全回路が働いてしまうことがあるなど、ちょっと複雑な機構のため安定器撤去推奨。

まとめます、各タイプのLED管化のポイント

口金G13シリーズの直管型蛍光灯を、器具を換えずにLED化するときの、対処法はこちら。

1. FL型：安定器取らなくても、グロー部直結でOK。安定器取ると効率UP。

2. FLR型：安定器取らないと死。そいつが不効率の源。

3. FHF型：安定器取らないと不安定。

なんだかんだ言って、安定器取ってしまえば（バイパス工事）対応はできるのだな、という結論。でも、そのために電気屋さんを呼ぶコストが問題になる、ということになりますね。
素人でもできる手段は、1番の、グロースタータ式（FL管）の安定器残し、くらいしかない、ということでもあります。

※3/7追記

なお、プロ向けの直管LEDには片側給電タイプがあるとのこと。こちら、安定器そのものを外さずに回路側でショートカットする仕組み。
なので素人は手出し無用、という理解でお願いしたく。

直管LEDに交換、やってみた

ちょうど我が家に実験台がある

理解した。ならばやってみるしかない。

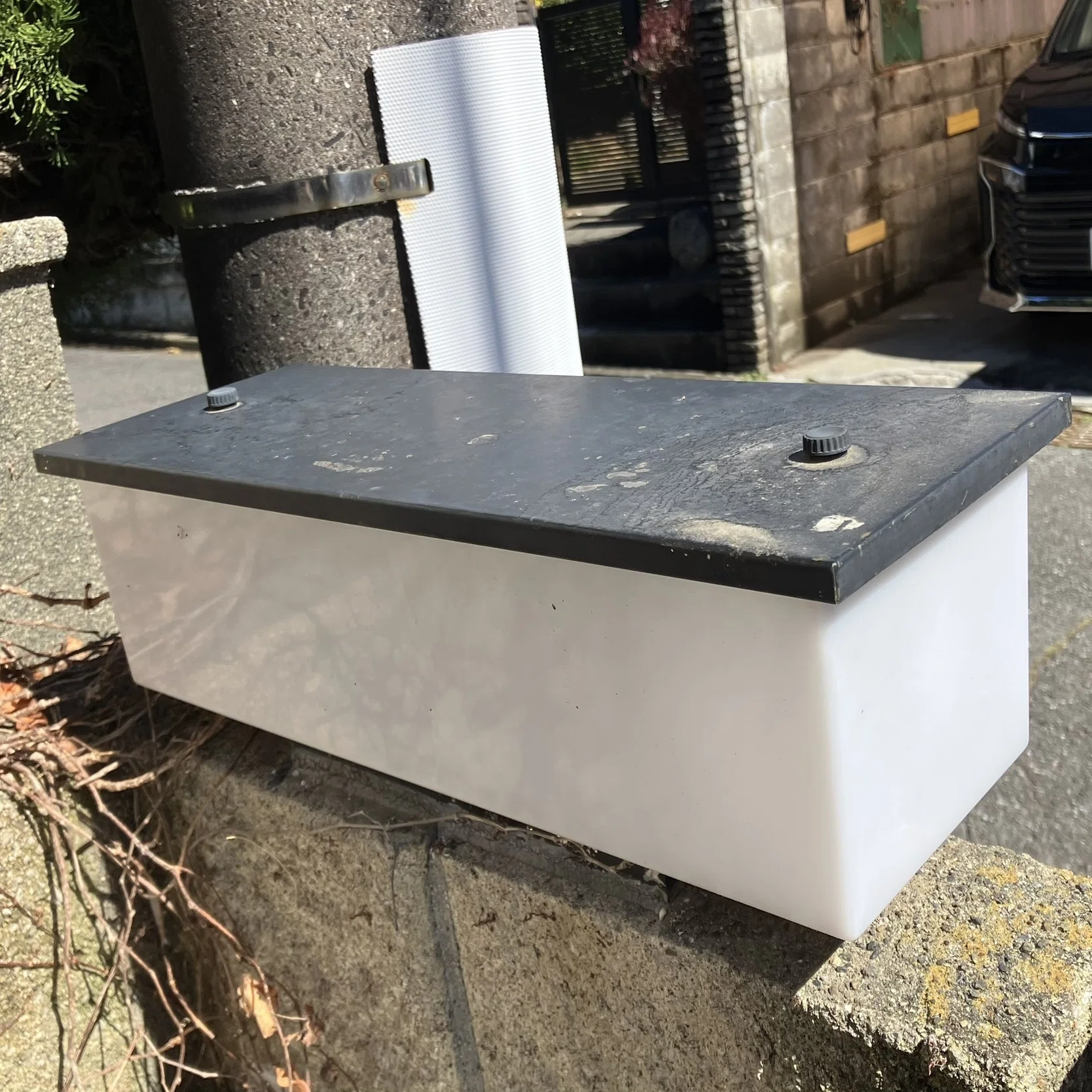

我が家、家の中からは蛍光管をほぼ引退させていたのですが（リフォームの際、ほとんど電球の口金にしておいた）、門灯だけ古いままだったのでした。器具ごと換えようかと思案していたところだったのですね。

上のネジを外して、オープン・ザ・ボックス。

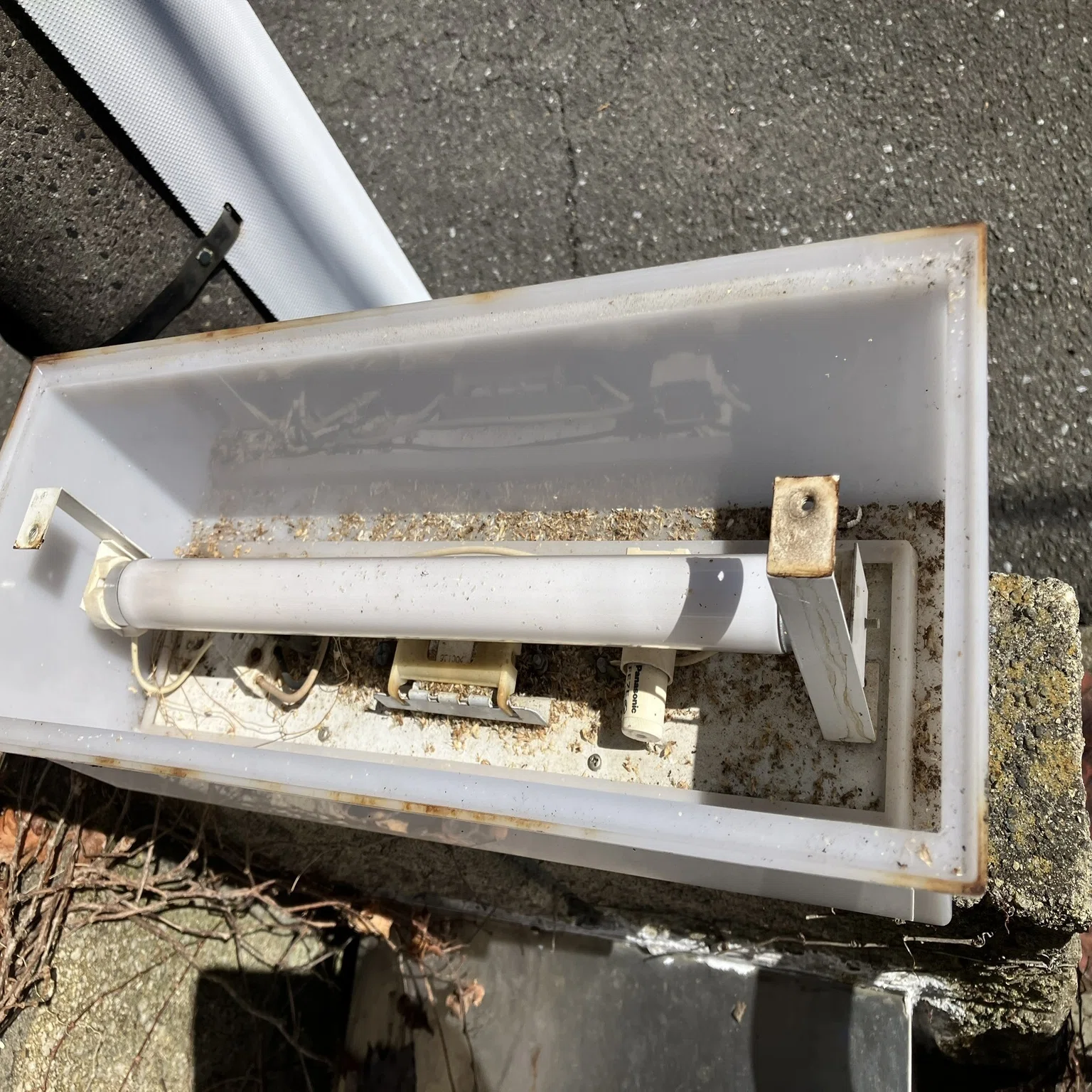

虫の死骸やら、入り込んだ蔓性植物の残骸とか。

「燃えなくて良かったな…」という感想しかない有様であります。

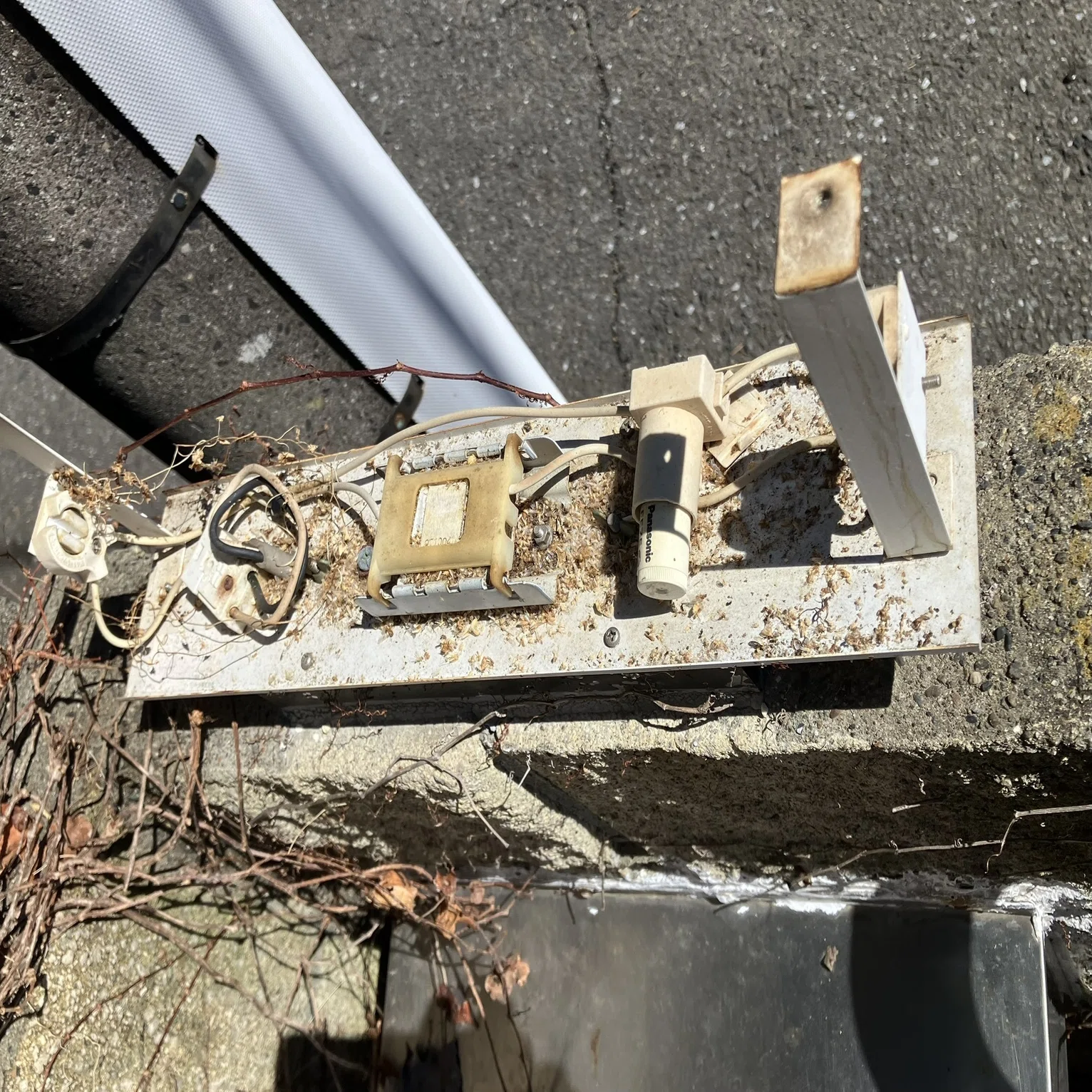

蛍光管の下、真ん中にあるのが安定器。あの辺が危険だ、掃除せねば。
ブラシやらウェットティッシュやらで頑張ってみる。

「パキッ」

嫌な音が…

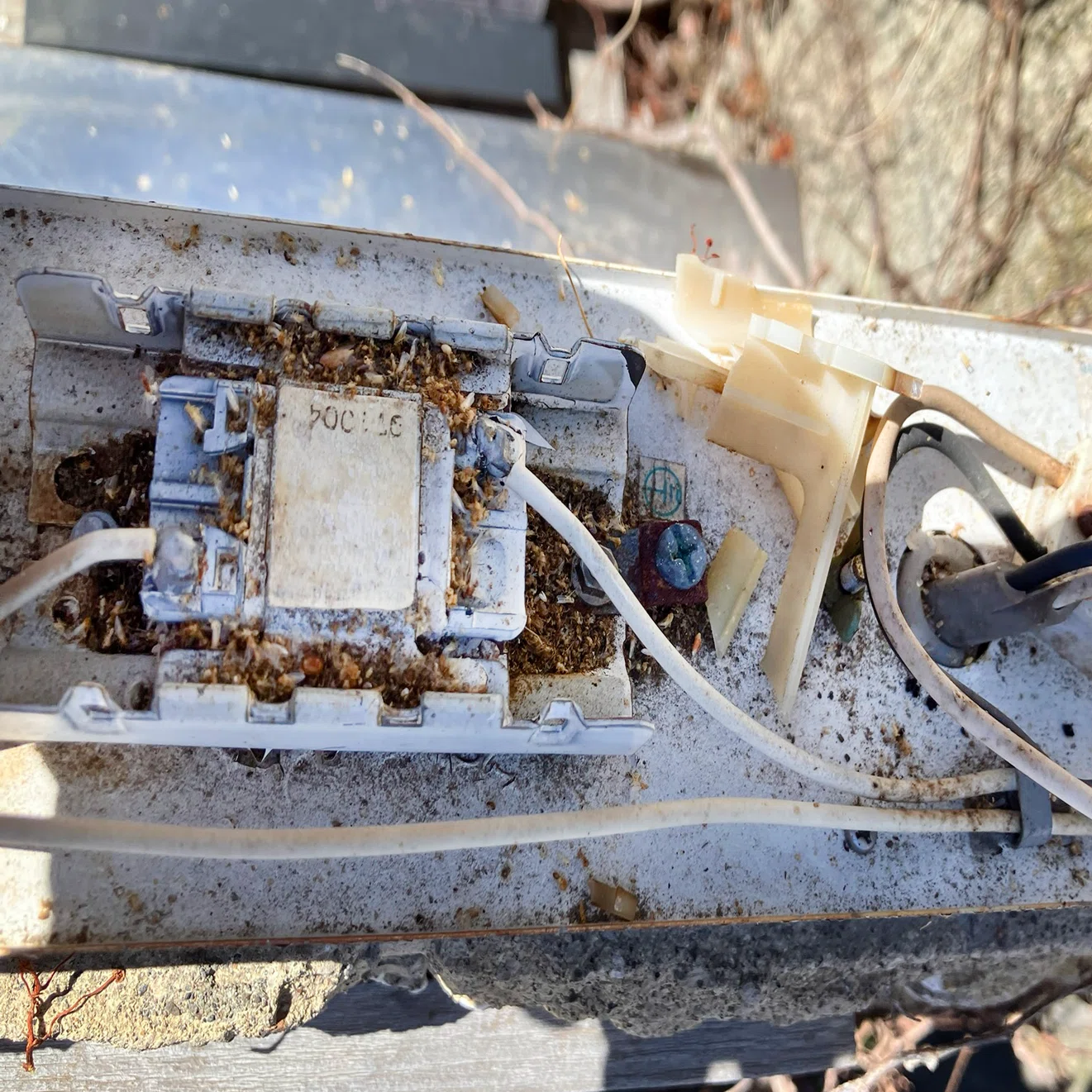

はい、安定器を残すという目論見が外れました。安定器死んだ。
古い器具のLED交換、ここがアカンですね。

致し方ない、電気屋さんを呼ぼう！

「ゴゴゴゴゴゴ…」「キュイイイイン」

馴染みの電気屋さんが召喚され、風のように去っていった。

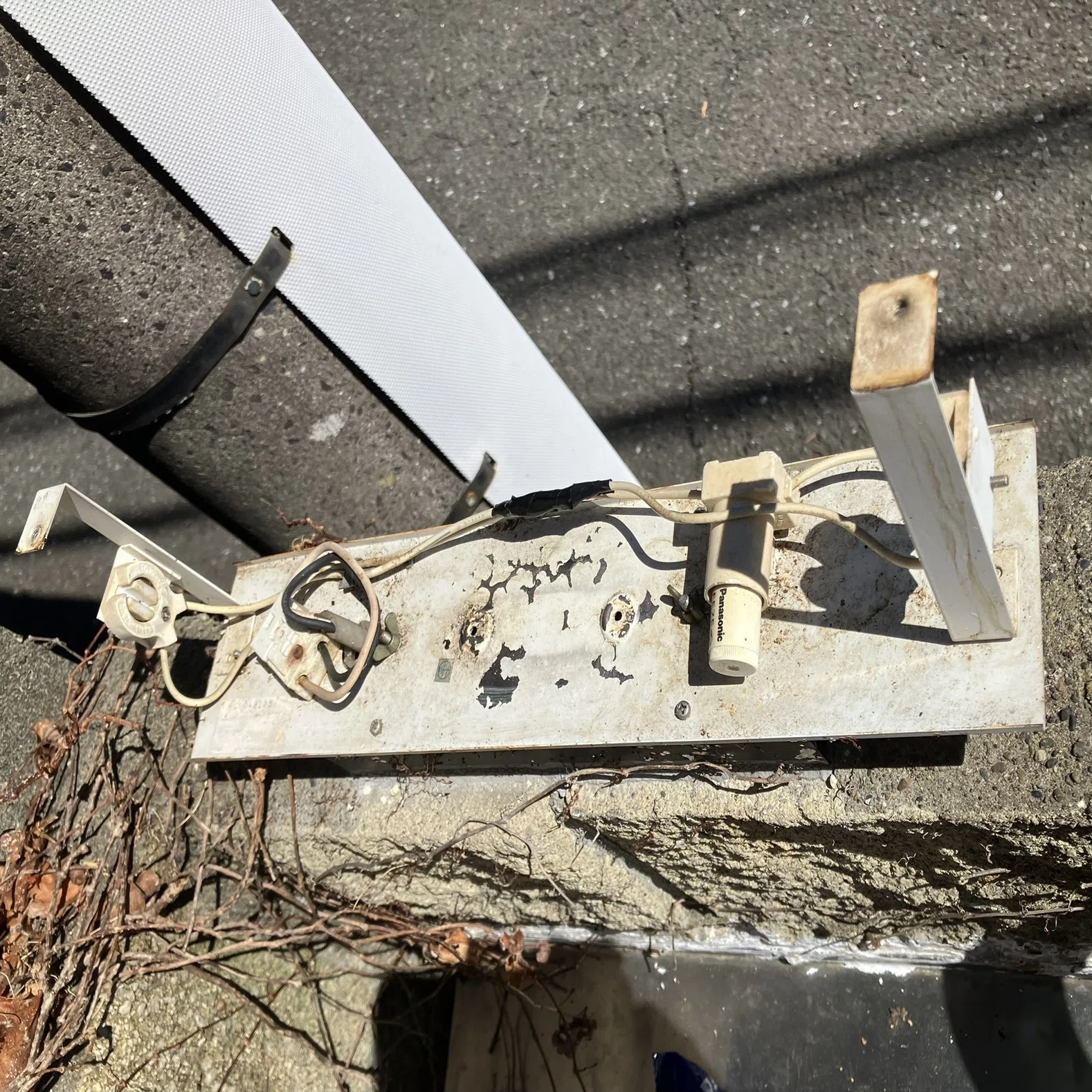

ちゃんと圧着スリーブを使って、絶縁テープを巻いてある。いい仕事だ。

さて、ここまで来れば、また素人の仕事範囲である。

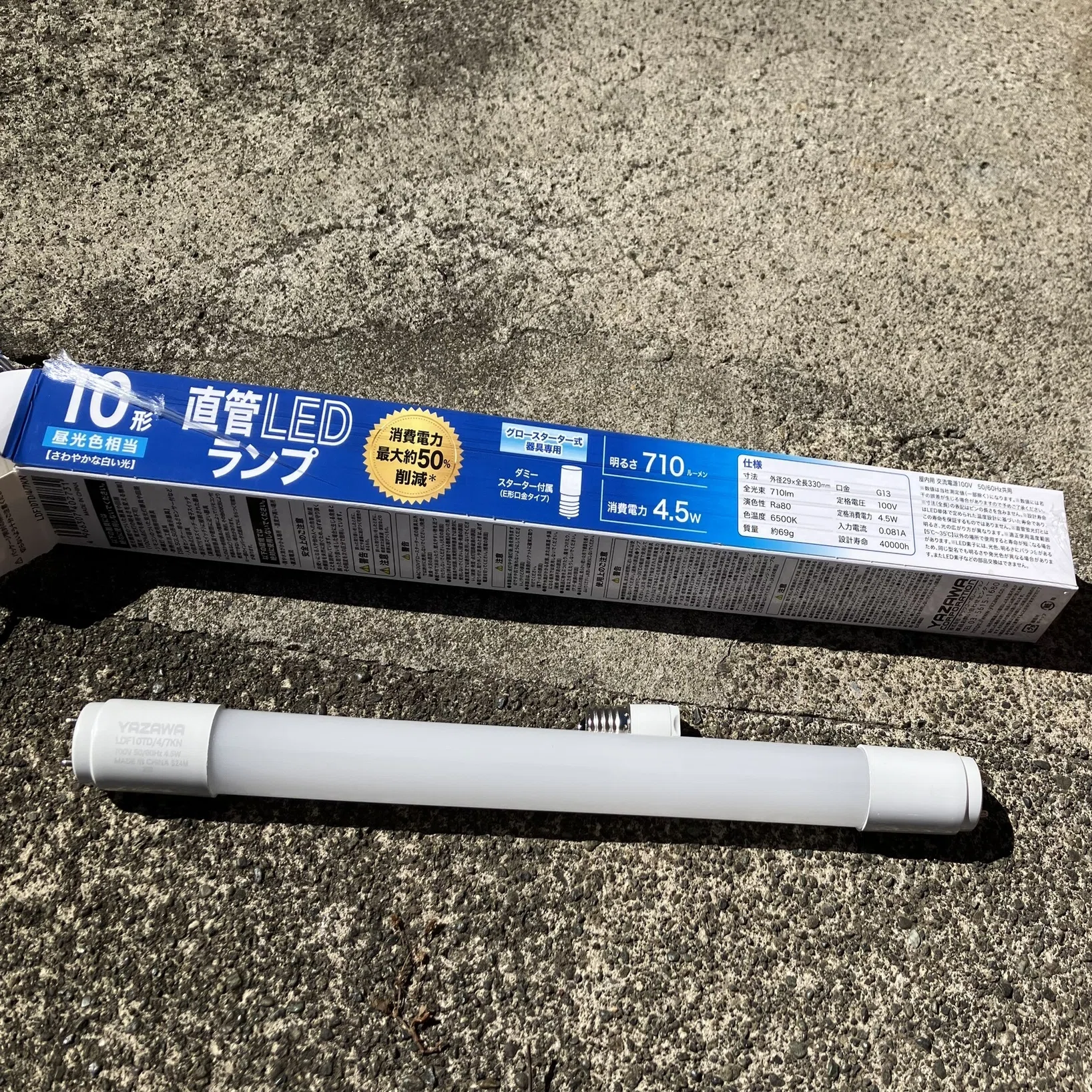

開封の儀。ランプの上に置いた、白いグローランプ状のものがありますね。
あれを既存のグローランプと交換すると、そこが直結配線同等になるものです。つまりグローのソケットは撤去不要、電気屋さん要らずですね。

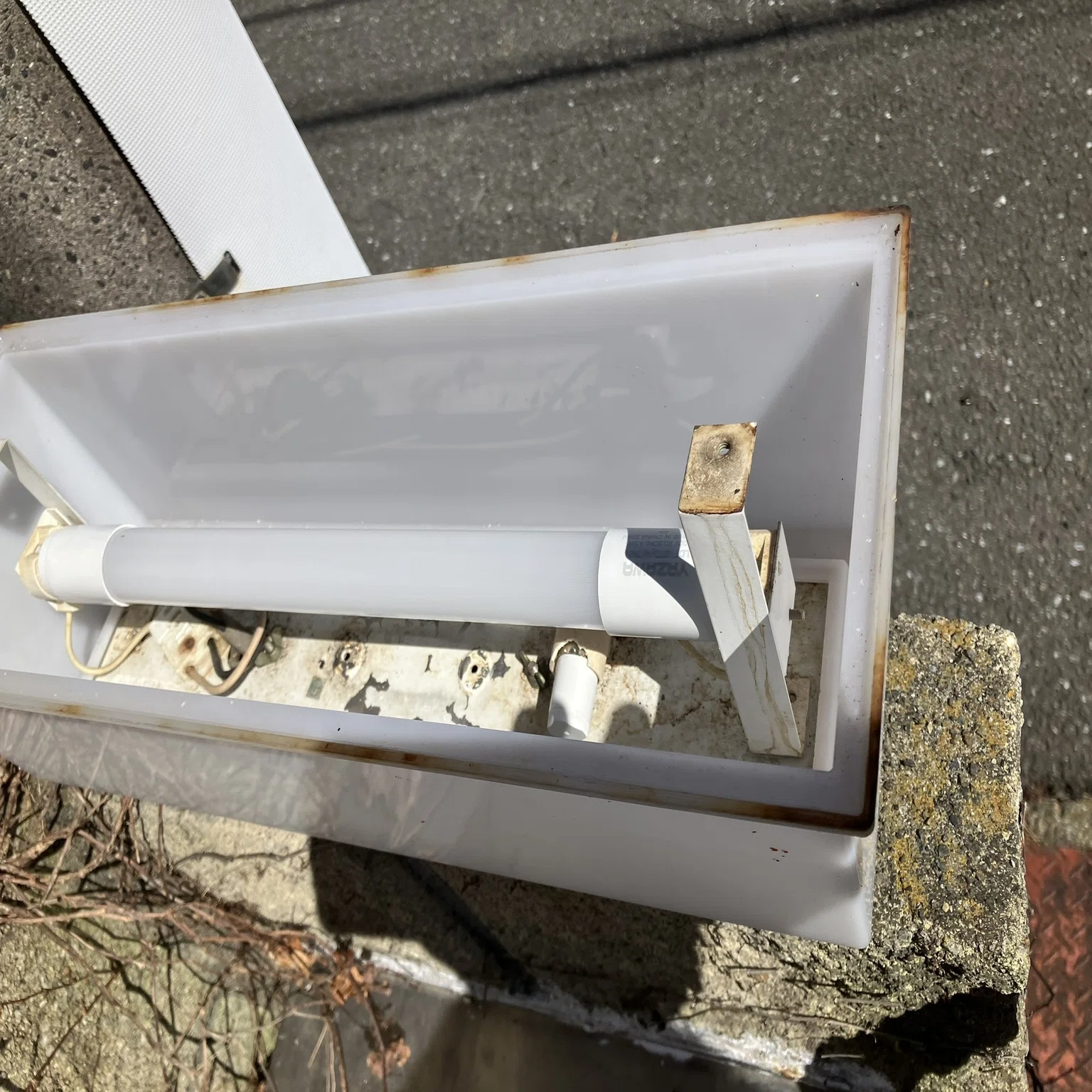

あとは粛々とそれぞれをセットして。

ついでに黒のラッカースプレーを吹いておいた天板をくっつけて。

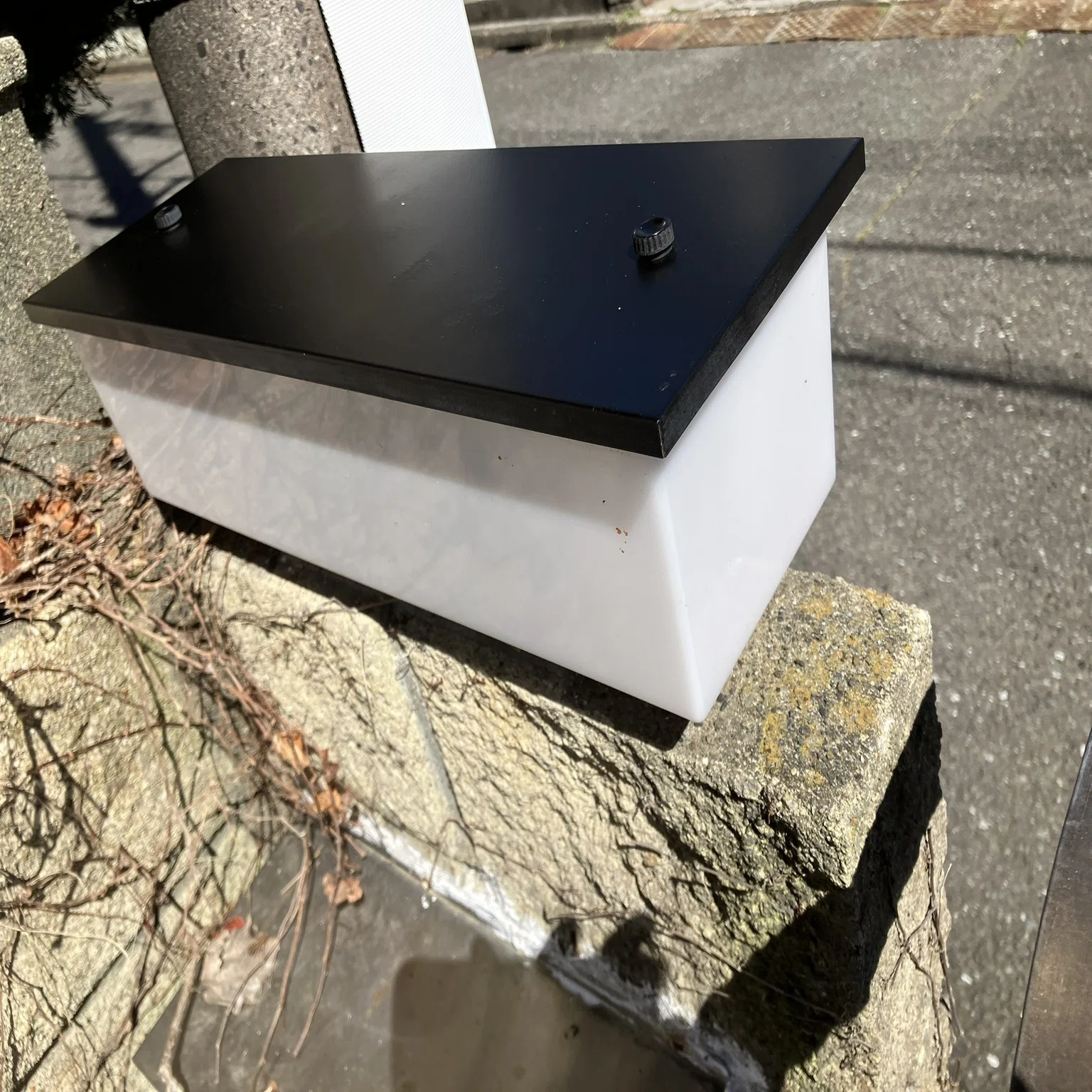

完成であります。点灯試験もしたけど画像でよくわからんから割愛。

以上、今回のやってみたレポートでした。

ちょっと、サークル型はどうすれば？

直管蛍光灯のLED化、おおよそこれでご理解いただけたと思うのですが。

日本の蛍光灯には、サークル型という一派がございます。記号にするとFCL型。他にも細い奴があったりしますね。かつては室内のペンダント灯に多用されておりました。
ペンダント型はランプを交換しやすいのがいいよね。高齢者にも優しいぞ。

でもこれら、意外な方法で安定器キャンセルが可能なのでした。
つまり、簡単にLED化が可能。

これはメーカーさんのサイトを貼った方がいいですね。
アイリスオーヤマさんの、こちら。

このサークル灯対応の丸型LEDランプ、ちゃんと安定器もバイパスして設置できるのです。電気工事士を召喚する魔法を知らなくても大丈夫。

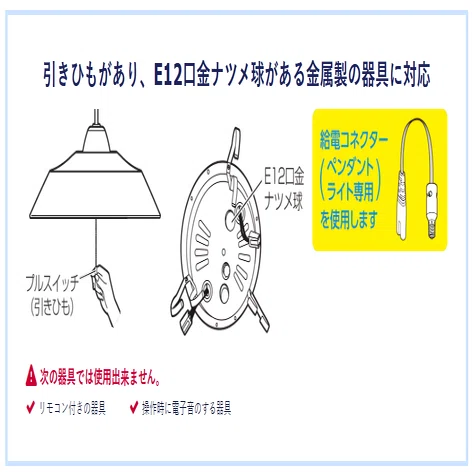

設置可能条件はこちら。

あのほわあぁあんと光る、ナツメ球。あれがあれば良し。

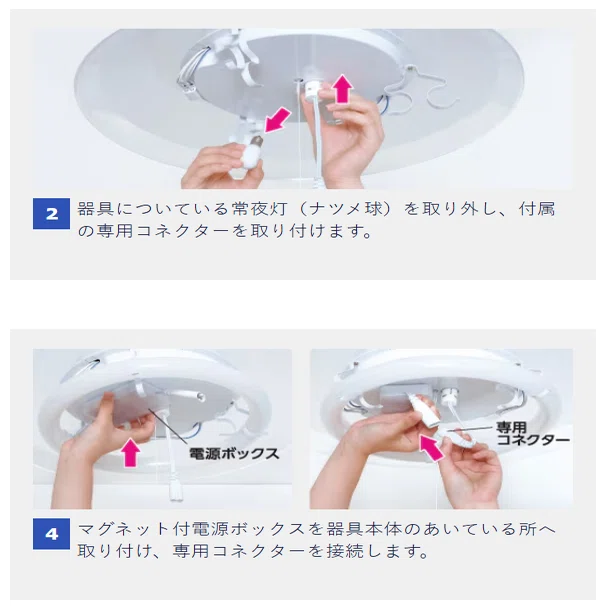

なぜ？と思いますよね。答えはこちら。

つまり、照明としてのおまけ機能だったナツメ球が、給電の幹線ルートになるわけです。考えた方、頭いいなあ。

後付けの電源ボックスはマグネット付きなので、ペタっと張るだけ。そしてそこにリモコン受光部もあるので、調光も可能になります。ナツメ球の代わりはなくなるけどね。

以上、来年の蛍光灯絶滅に備えて、ご参考にしていただければ幸いです。
