機器入れ替えで友人へ譲渡し手放してしまいましたが、以前はブラビアを使用していました。

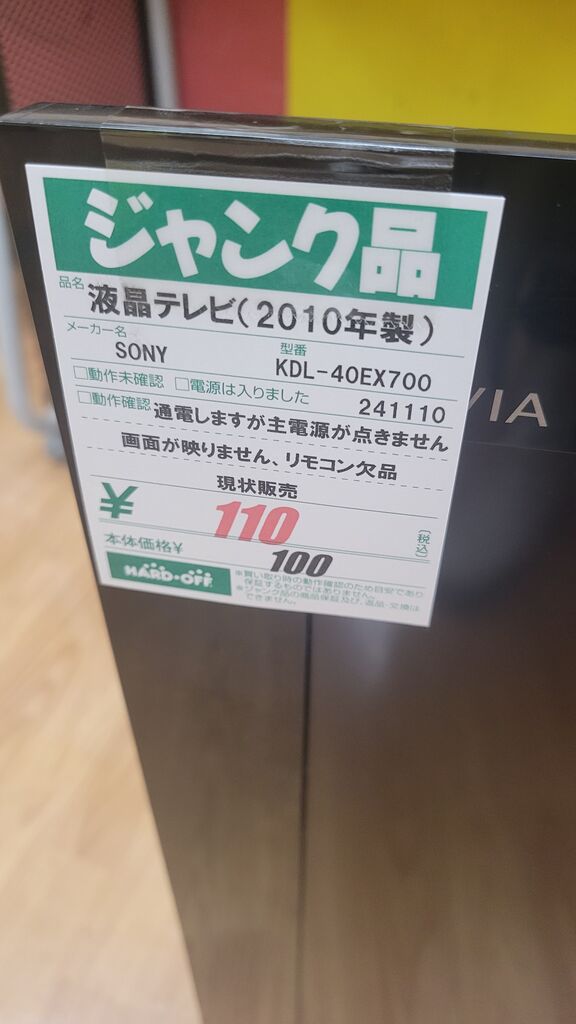

それがこちら。KDL-40EX700(2010年製)で、驚異の110円。ハードオフ横浜市ヶ尾店にて発見しました。
付属品一切欠品の上、電源が入りはするが電源ランプが赤色で6回点滅するというものです。うまくいっても左半分が明るく、右半分がバックライト切れの如く暗かったりと…
この世代はどうも特定のヒューズが切れやすく、結果赤点滅エラーで故障することが多いようです。いやそれソニータイマーやないか！


というわけで早速背面を開けて基盤を観察してみましょう。

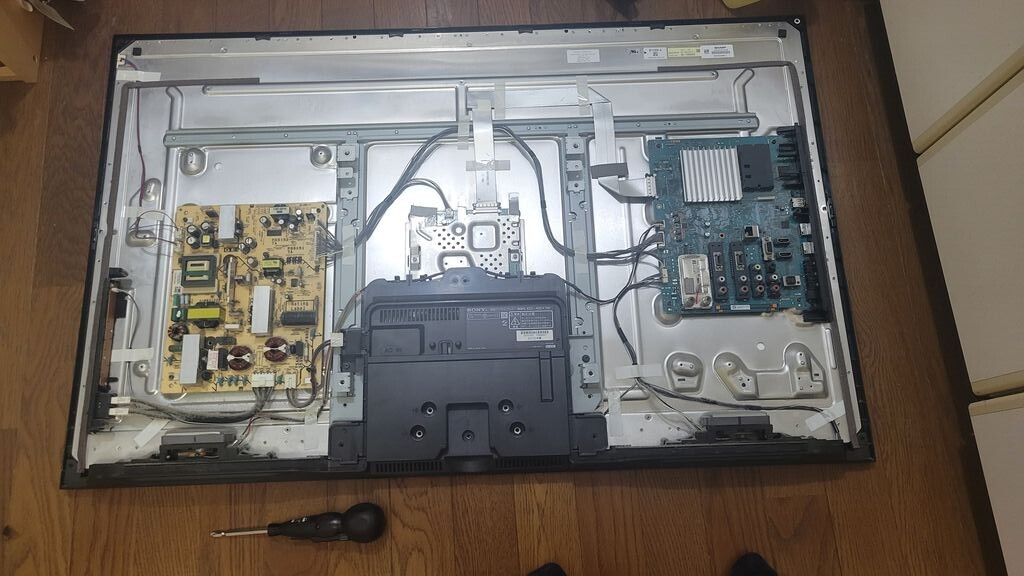

正面右側緑色基板がメイン基板、左側の黄色い基盤が電源基板、中央の金属で囲まれているのがT-CON基板ですね。

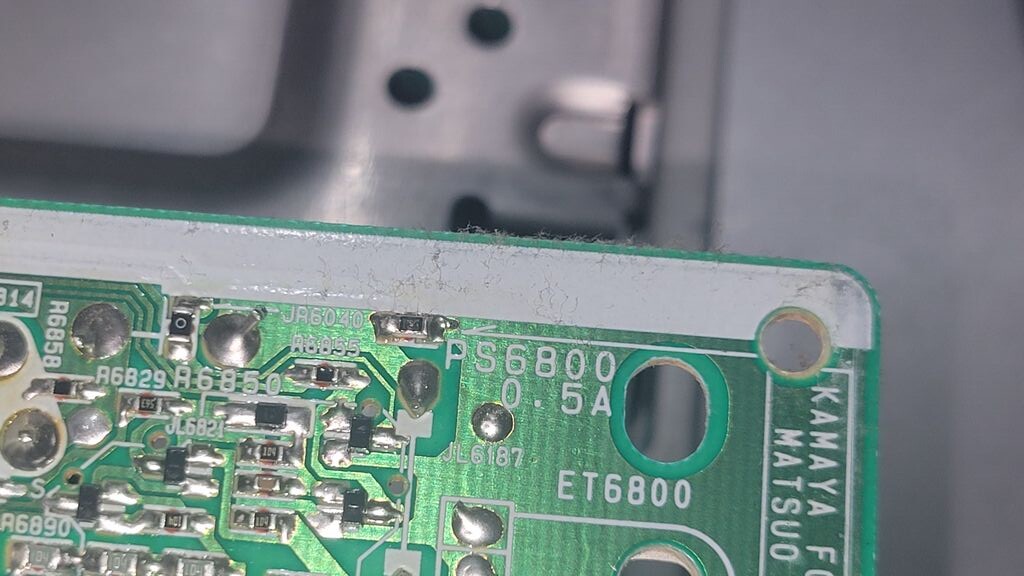

黄色い基盤のネジを外し、ひっくり返すと「PS6800」と印字があり、その矢印の先に問題のヒューズがあります。

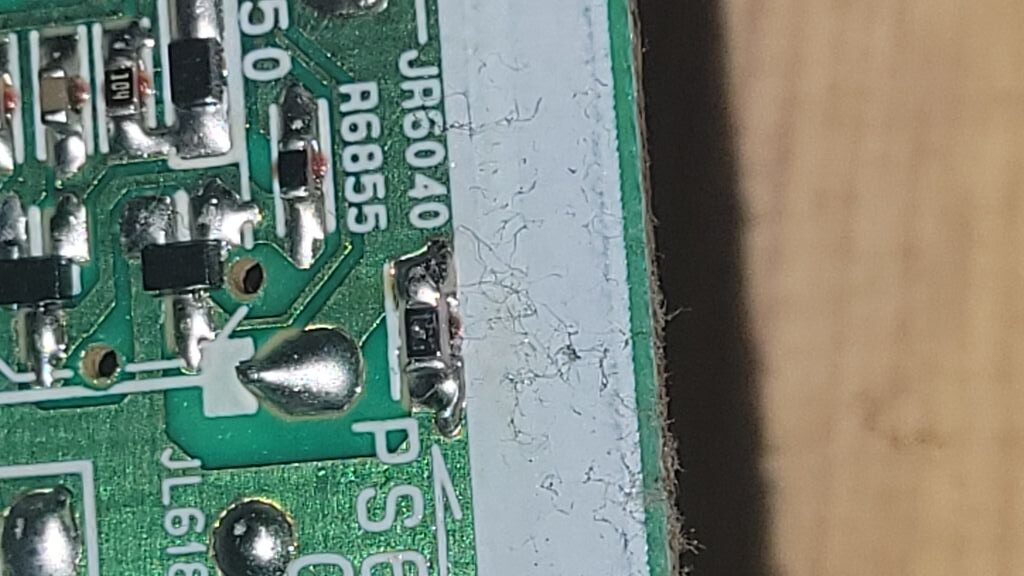

よくよく見るとそのヒューズ(中央)にガッツリ傷が入っているのがわかるでしょうか。見事に切れています。


本来であればチップヒューズを交換すべきですが、今回は思いっきり横着をします。

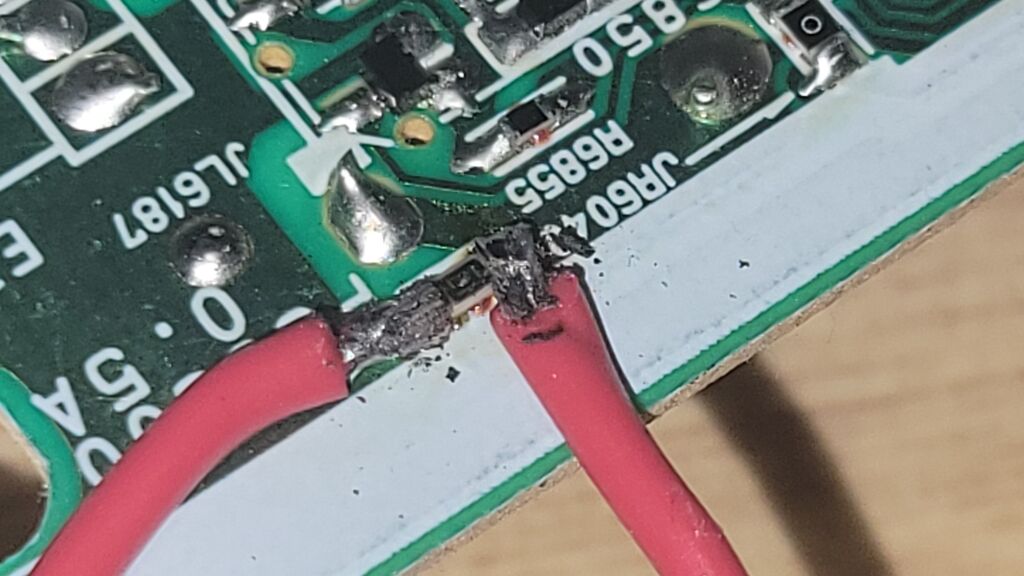

ホームセンターで0.5Aの車用管ヒューズと、それに適合するホルダーを購入し、ハンダ付けで無理やりくっつけます。
基板向け半田コテがない+ハンダ付けヘタクソなので、とりあえずバイパスする形にしました。

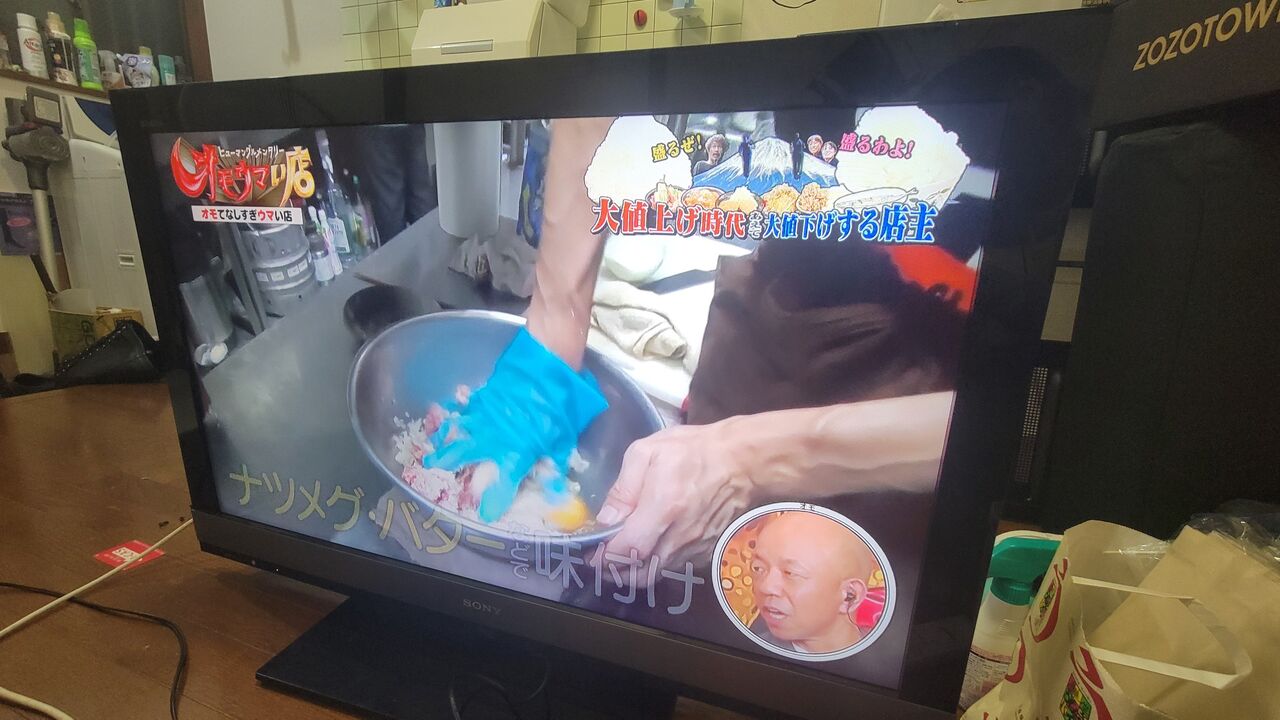

基板・背面パネルを元に戻し、起動させると問題なく視聴できるようになりました。
修理してから1年ほど経ちますが、全く問題なく視聴できるようです。
